TypeDefinitionはnexacroを含むnexacro studioで実行するPrefix情報が含まれています。プロジェクトを編集および実行する実体となるファイルであり、ダイアログボックス型のエディタで新規項目追加、既存項目変更および削除などの編集作業を行うことができます。TypeDefinitionエディタで編集した内容は、XMLに変換され、ファイルに保存されます。

TypeDefinitionエディタは、Project Explorerのコンテキストメニューから[TypeDefinition]の下位メニューをダブルクリックするか、マウス右ボタンをクリックし、メニューから[Edit]項目を選択してポップアップウィンドウで開くことができます。

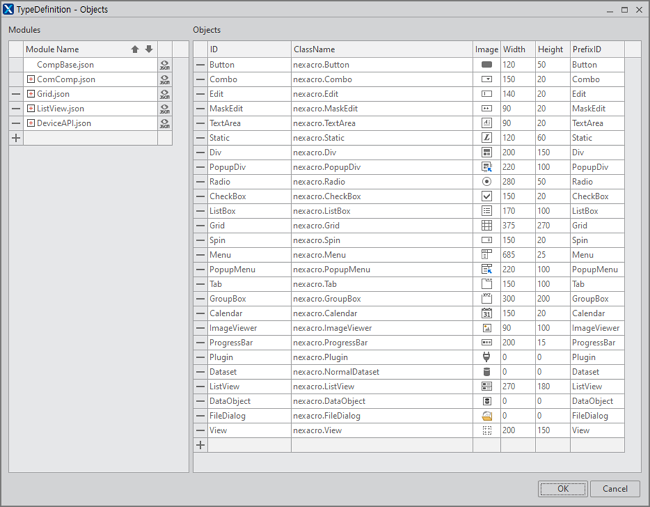

Objects

nexacroを駆動するライブラリとFormで使用するオブジェクトを管理します。

モジュール情報の編集

ModuleのModule Nameは必ず入力する必要がある必須項目であり、一意の値を持ちます。登録されたModuleファイルはOptionsウィンドウに入力された「Base Lib Path」に基づいて相対パスで管理されます。もし、入力されたModuleファイルが存在しない場合は、警告メッセージが呼び出され、編集がキャンセルされます。

順序の変更

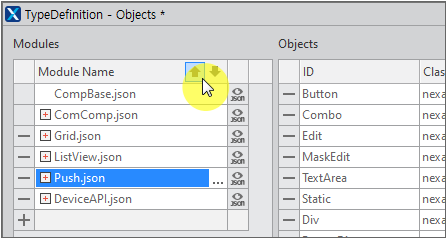

Moduleを登録するときは、順序が重要です。 Applicationをロードする前にModuleを読み込むため正確な順序で登録されてない場合、nexacro studioでプロジェクトのロード時にも影響を与えます。登録したModuleの順序を変更するには Up / Downボタンで変更します。

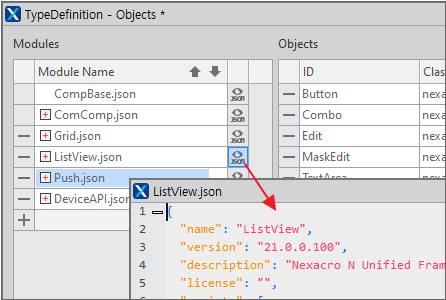

ソースファイルの表示

Moduleを選択してから「Show Json」をクリックすると、新しいウィンドウで該当ファイルのコードを表示します。ソースは読み取り専用で提供され、編集することができません。

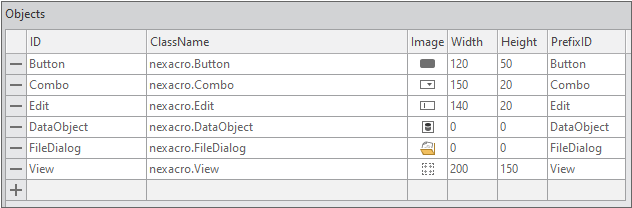

Objectsリスト

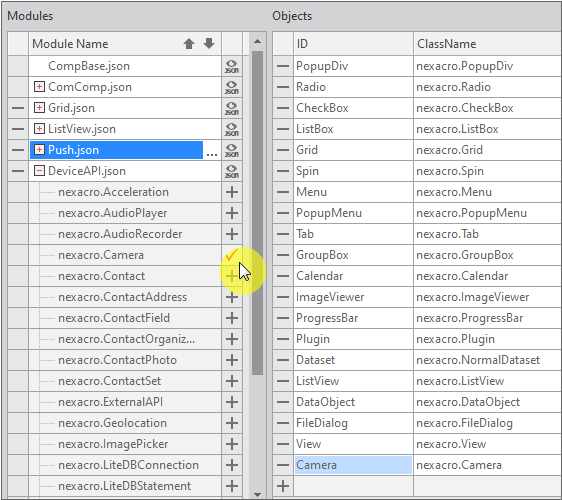

Objectsリストには、頻繁に使用するオブジェクトのみ登録されています。モジュール情報の中でComComp、Grid、DeviceAPI項目に含まれているオブジェクトは、リストを広げた後に追加するオブジェクトを選択して、[+]ボタンをクリックすると、Objectsリストに追加されます。

オブジェクトのリファクタリング

TypeDefinitionに定義されたオブジェクトのIDを変更する場合に使用中のファイルを参照して、自動的に変更されたオブジェクトIDに変更するリファクタリング機能が実行されます。

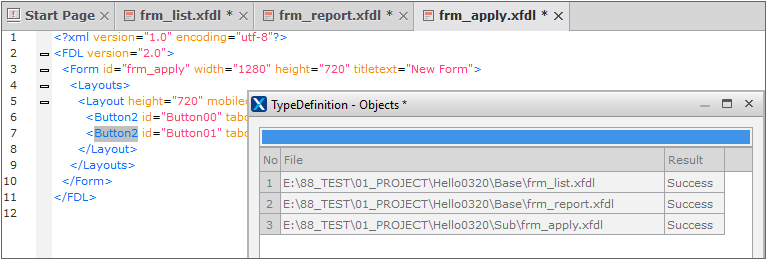

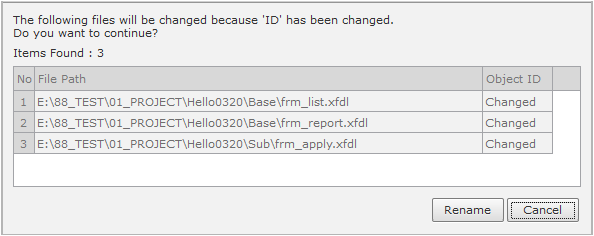

Objectsリストで[Button]項目のIDを[Button2]に変更した場合、すべてのプロジェクトの中で、[Button]を使用しているすべてのFormリストを出力します。[Rename]ボタンをクリックすると、ID値のすべて変更し、変更するFormを開いて、変更された内容を保存します。

PrefixID

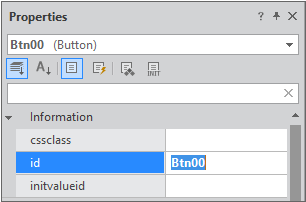

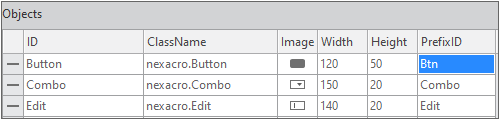

プロジェクト内のネーミングルールに基づいて、各コンポーネントやオブジェクトのPrefixIDを指定することができます。たとえば、ButtonコンポーネントのPrefixIDを「Btn」に変更すると、画面上に配置したButtonコンポーネントのidは「Btn00」で開始します。

Services

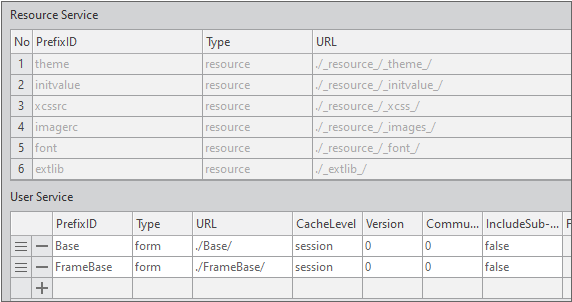

Service Definitionでは、nexacro studioで使用されるFolder PathやInternet URLなどを管理します。Add、Deleteボタンを使って新たなServiceを追加したり、選択されたServiceを削除することができます。

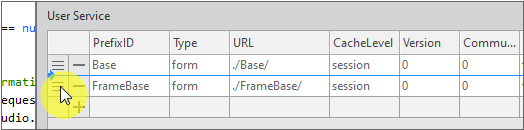

User Serviceに登録した項目は、各項目の先頭に表示されているアイコンをドラッグ＆ドロップすることで順序を変更することができます。

サービス情報の編集

Include Sub-directory項目を「true」に設定すると、Project Explorerコンテキストメニューから[New Folder]が有効になります。

サービス情報編集時Typeごとにサポートされるファイル拡張子は以下の通りです。

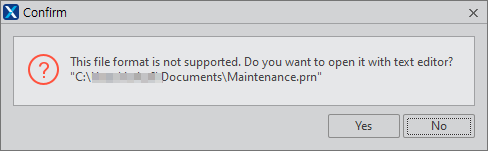

Project Explorerにて、特定ファイルをクリックした場合、接続されるエディターは以下の通りです。

Service Refactoring

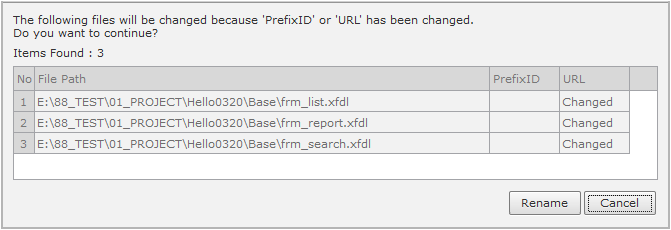

Type Definitionで使用中のServiceのPrefixIDまたはURLを変更する場合、使用中の部分を自動的に変更された項目に変更するリファクタリング機能を実行します。

ProtocolAdaptors

プロトコルアダプタを登録する画面です。nexacroから提供されるデータ処理は、データ自体を変換して処理されません。デフォルトプロトコルであるHTTPを使用して要求と応答を処理します。ただし、ユーザーの環境によってデータを暗号化して通信したり、必要な形式に変換して処理する過程を必要とすることがあります。

プロトコルアダプタは、他のデータ構造を必要とする関係を互いに連結して希望する形に動作するようにするツールです。簡単な設定だけで必要な機能を簡単に作成することができます。

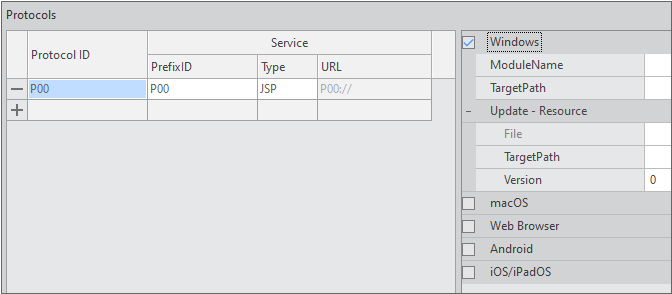

プロトコル情報の編集

プロトコルを追加して、nexacroの実行環境ごとに別々に適用することができます。実行環境ごとにプロトコルを呼び出すModuleまたはClass情報をそれぞれ入力することができます。

プロトコル追加ウィザード

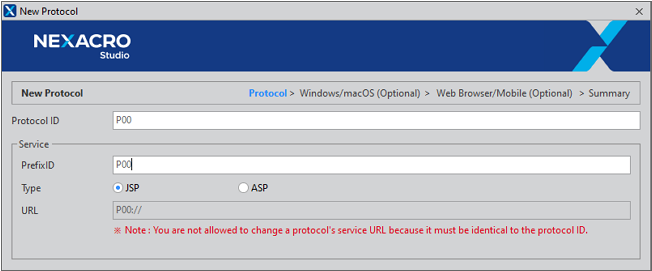

プロトコル追加ウィザードを使用して、TypeDefinitionに新しいプロトコルを追加することができます。プロトコル追加ウィザードを起動する方法は2つあります。

• Project Explorerでプロジェクトの TypeDefinition選択 > マウス右ボタンクリック > Add > Protocolをクリック

• Project Explorerの TypeDefinition > Protocols選択 > マウス右クリック > Add Protocolをクリック

ユーザーは、どちらかを選択してプロトコルを追加します。

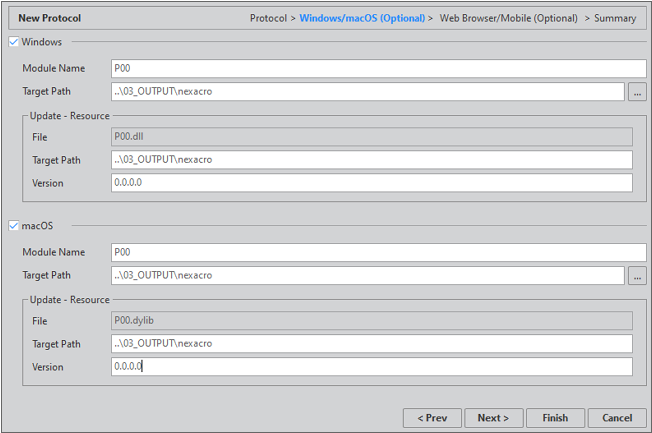

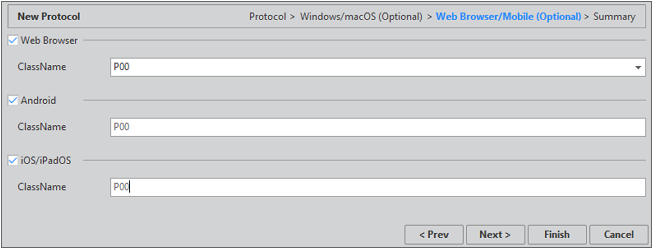

使用するSystem Typeを選択して、必要な項目を入力することができます。チェックボックスをクリックすると、該当システムに必要な項目を入力することができます。

DeviceAdaptors

DeviceAdaptorタイプのモジュールをインストールする際、該当モジュールのプロパティ値を設定できます。

スクリプトでAdaptor ID値を使用して、デバイスオブジェクトの情報を取得できます。

var voicerecognition = nexacro.getEnvironment().getDeviceAdaptor("VoiceRecognition");
